Revit Structure 2020

Verhalten von Stahlelemente beim IFC-Export

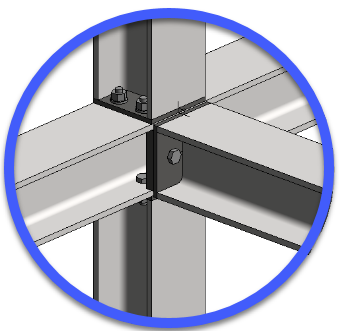

In diesem Beitrag zeigen wir Ihnen, wie sich Stahlbauelemente beim IFC- Export in Revit verhalten. Die Stahlbauverbindungen sind hierbei maßgeblich.

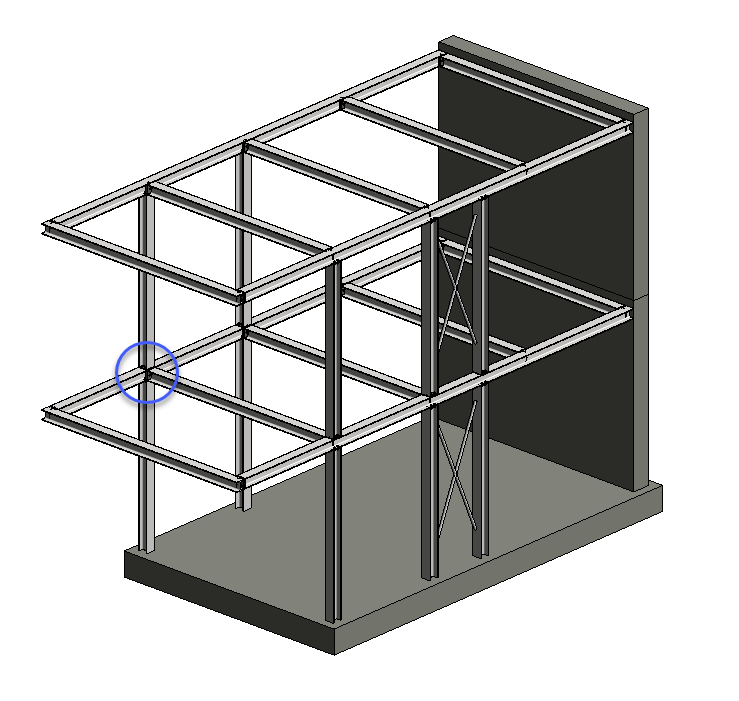

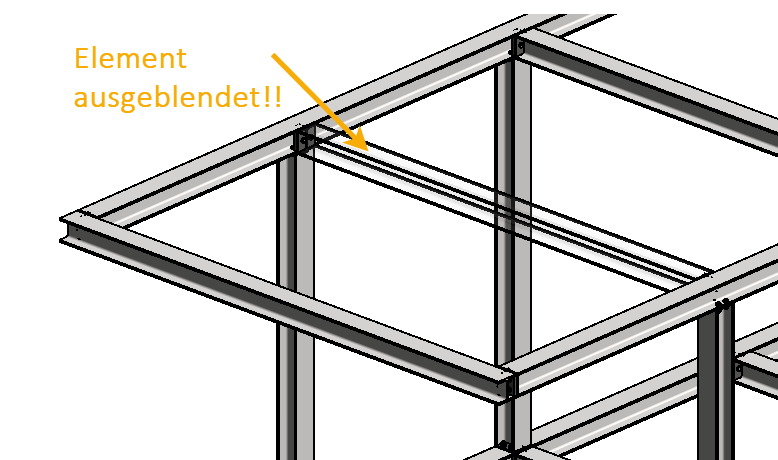

Für den IFC-Export wird die 3D-Ansicht vorbereitet. Elemnte die in der IFC-Datei nicht auftauchen sollen, werden ausgeblendet.

Für den Export gehen wir auf über das Revit Menü auf den Befehl IFC-Optionen.

- a) Stahlbauteile inkludieren

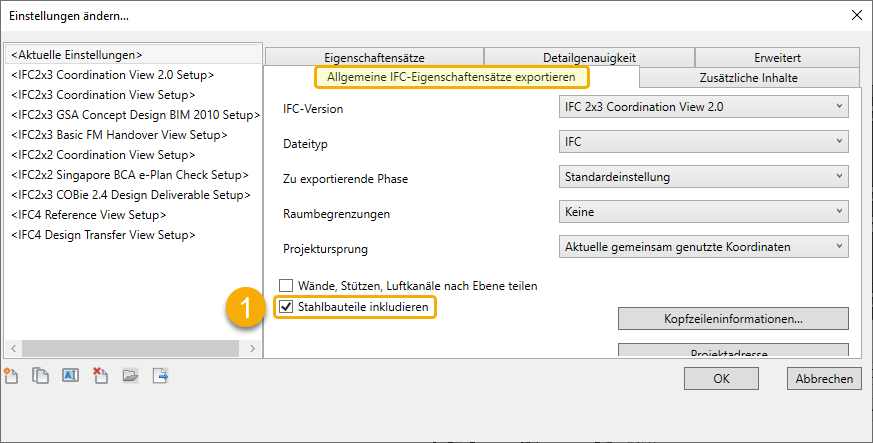

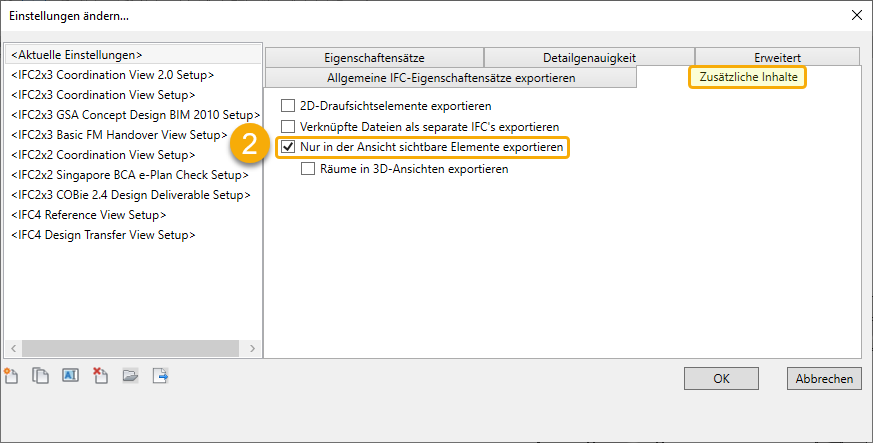

Hier werden die Einstellungen für den IFC-Export nun festgelegt. In der Registerkarte „Allgemeine IFC-Eigenschaftsätze exportieren“ setzen wir den Haken bei (1) Stahlbauteile inkludieren. Dann wechseln wir in die Registerkarte „Zusätzliche Elemente“ und wählen dort die Funktion (2) Nur in der Ansicht sichtbaren Elemente exportieren. Die Eingabe bestätigen wir mit OK und starten den Export.

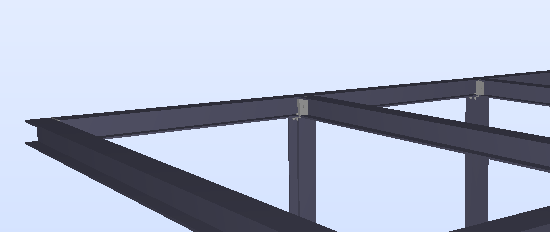

Anschließend öffnen wir die der erzegte IFC-Datei in einem IFC-Viewer. Leider sind hier die ausgeblendeten Elemente auch sichtbar.

- b) Stahlbauteile inkludieren

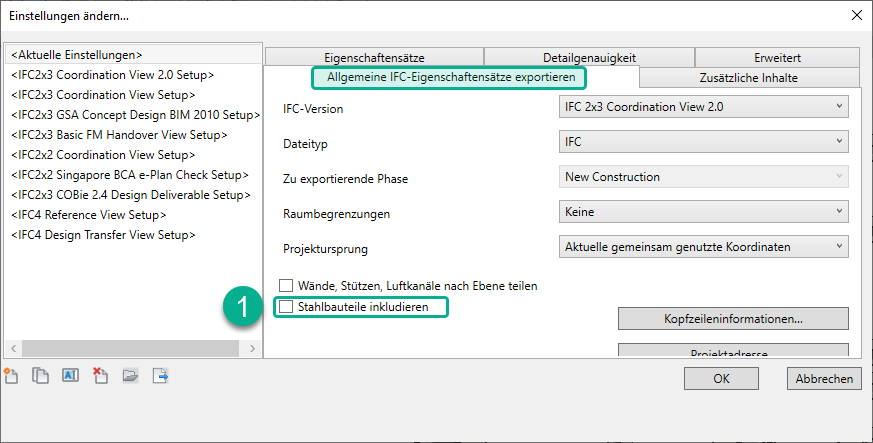

Wird jedoch bei den Export-Einstellungen der Auswahl-Haken bei (1) Stahlbauteile inkludieren nicht gesetzt, werden auch nur die tatsächlich sichtbaren Bauteile exportiert

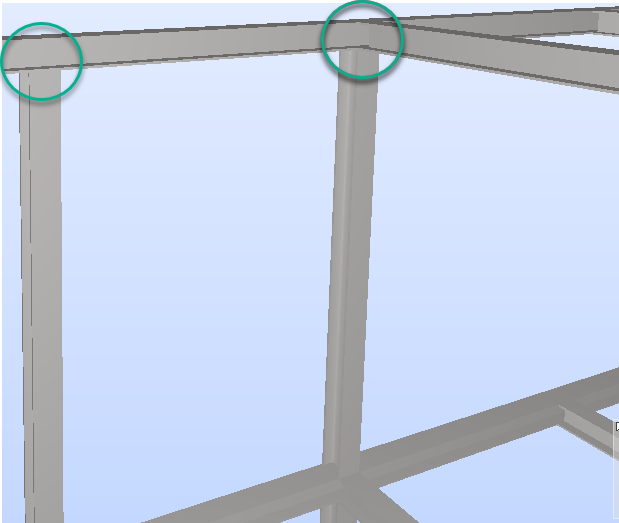

Anschließend öffnen wir die erzeugte IFC-Datei in einem IFC-Viewer. Hier sind jetzt sowohl die Tragwerksverbindungen (Stahlbauteile) nicht aichtbar und auch der ausgeblendete Träger wird nicht angezeigt!

Schlussfolgerung:

Die Checkbox Stahlbauteile inkludieren betrifft alle Stahlbauverbindungen. bzw. Tragwerksverbindungen. Diese können nur komplett exportiert oder nicht exportiert werden, unabhängig von der Sichtbarkeit. Wenn sie exportiert werden, gehören dazu auch Stahlbauteile wie Träger und Stützen – diese zu den Tragwerksverbindungen gehörigen Stahlbauteile werden dann auch exportiert.
Damit überschreibt die Einstellung Stahlbauteile inkludieren die aktuelle Sichtbarkeit. z.B. eine ausgeblendete Stütze, die keine Tragwerksverbindung hat, wird auch im IFC fehlen.

Ausblick:
In unserer nächsten Ausgabe zu Revit Structure zeigen wir Ihnen, wie sich der IFC Export inkl. Stahlbauteile in Revit 2021 verbessert hat.

Weitere Infos:
Sehen Sie bitte auch hier die Anmerkung unter IFC-Version. Hinweis: Das heisst, für den Export von Tragwerksverbindungen (leider nicht korrekte Bezeichnung im Text) ist die "IFC 2x3 Coordination View 2.0" erforderlich. Weitere Einstellungen für Steel Connections.

Viel Erfolg bei der weiteren Arbeit mit Revit!
